補償電容器的安裝技術和環境要求

補償電容器的安裝技術和環境要求

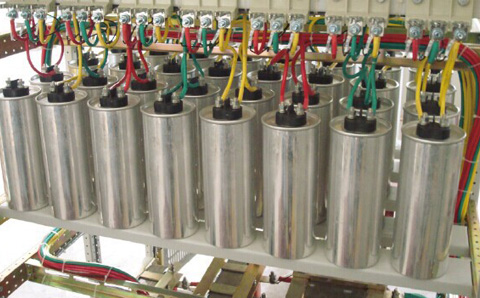

一、補償電容器安裝的技術要求

①為了節省安裝面積，高壓電容器可以分層安裝在鐵架上，但垂直層數不應超過三層，層間不應安裝水平夾層隔板，以保證良好的散熱效果。上、中、下電容器的安裝位置應一致，銘牌應朝外。

②安裝高壓電容器的鐵架應排成一排或兩排，排間應有檢查通道，通道寬度不得小于1.5米。

③高壓電容器組鐵架上必須設置金屬絲網護欄，網格尺寸應為3~4cm2。

④高壓電容器外殼之間的距離一般不小于IOCM；低壓電容器外殼之間的距離不小于50毫米。

⑤高壓電容器室內，上下層凈距不小于0.2m；上部電容器頂部與地面的距離不小于0.3m；

⑥各電容器與母線的連接應采用單獨的軟線，不得采用硬母線，以免在安裝或運行過程中對瓷套施加應力，造成漏油或損壞。

⑦安裝時，電路與接地部分的接觸面應良好。由于電容器電路接觸不良，會產生高頻振動電弧，增加電容器的工作電場強度和熱損壞。

二、補償電容器安裝環境的要求

①電容器應設置在無腐蝕性氣體、蒸汽、劇烈振動、沖擊、爆炸、易燃等危險場所，電容器室的防火等級在二級以上。

②安裝在室外的電容器應避免陽光直射。

③電容器室的環境溫度應符合制造商的要求，一般為40℃。

④在電容器室安裝通風機時，該區域夏季應將進口打開至主風向，出風口應安裝在電容器組的上端。進、排氣扇應安裝在對角。

⑤電容室可采用自然照明或人工照明，無需安裝加熱裝置。

⑥高壓電容器室的門應向外打開。

注意：

①如果電容器運輸到遠方，應重新包裝和運輸。包裝時，電容器套管應垂直放置。容器間、電容器間和木箱間應填充軟材料。

②搬運電容器時，應使用焊接在外殼兩側墻上的吊環。嚴禁用手搬運電容器套管。

③在倉庫和安裝現場，不允許將一臺電容器放在另一臺外殼上。
