諧波處理中濾波補償裝置的應用

諧波處理中濾波補償裝置的應用

不要認為諧波的存在只會影響電網中的電能質量。事實上，它也與電能消耗和電費有關。換句話說，如果能消除電網系統中的諧波電流，將有助于實現節電目標。

隨著節能降耗要求的加強，城市正在采取各種節電措施，諧波治理也將成為一個很好的突破。

雖然諧波處理大多只是為了提高電能質量，但要保證設備的正常使用，但隨著技術的逐步完善，不可能將其作為實現節電效果的措施之一。

通常有兩種方法可以達到節電的目的，一種是減少不必要的電力工作，另一種是提高電力工作的效率。

諧波電流會造成一系列的危害，其中一種是電能浪費，即線路熱損失。這部分熱損耗體現在電度表的有功功率上。如果能減少線路中諧波電流的損耗，就能達到節電的目的。

但是實際操作的效果如何呢？就目前的諧波處理方法而言，主要采用有源濾波器和陷波電路無源濾波器。這些濾波器并聯安裝在線路上，效果不是很好。

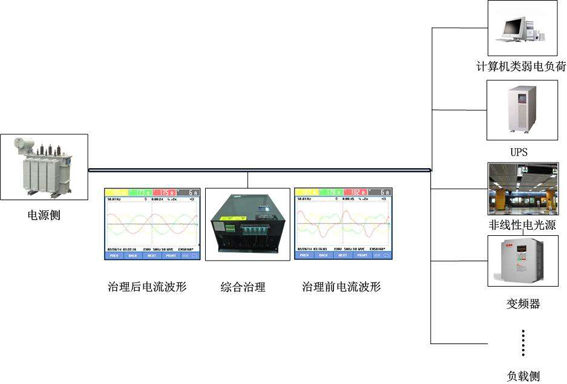

相比之下，諧波處理在諧波源負載處的效果會更理想。如果在每個諧波源負載處安裝諧波濾波器，不僅可以獲得更好的節電效果，還可以保證企業內部電網的質量，這是一個值得推廣的解決方案。

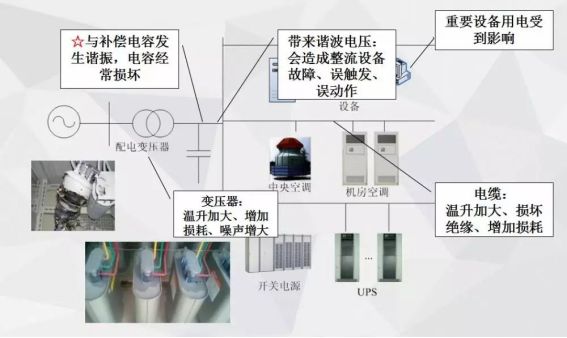

電容器具有一定的抗諧波能力，對電網的諧波污染，特別是高頻諧波污染有很好的過濾效果。但諧波含量過大會影響電容器的使用壽命，甚至導致電容器過早損壞；此外，動態無功補償柜的控制環節容易受到諧波干擾的影響，導致控制故障。

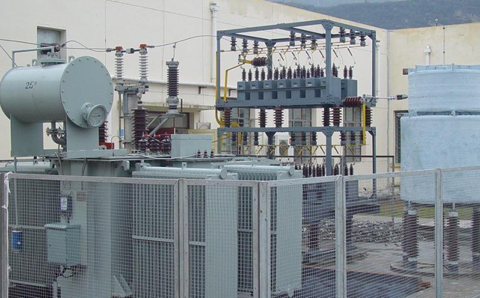

因此，在諧波干擾大、補償無功的地方，應考慮添加濾波裝置。這一問題普遍被忽視。造成一些補償設備莫名其妙地損壞。因此，在設計無功補償時必須考慮諧波治理。濾波補償柜具有濾波諧波補償無功功率的雙重功能，電力濾波補償裝置具有濾波和無功補償功能，提高功率因素，保護供電系統的安全。技術成熟，結構簡單，成本低，對高諧波過濾有明顯的抑制作用，大大降低諧波含量，符合國家標準要求，已廣泛應用于各種諧波供電系統。
