濾波補償裝置主要適用于含諧波、負荷變化頻繁、波動大的用戶，需要治理諧波，過濾高諧波，改善用電環境，補償無功功率和功率因素。例如：焊管廠、汽車、摩托車廠、鑄造、鍛造廠、軋鋼廠、鐵柜、箱、殼廠、礦山、碼頭、鉆井平臺、金屬冶煉廠、塑料制品廠、金屬制品廠、電鍍廠、管廠、化工廠、鋸片廠、熱處理廠、水泥廠、造紙廠、供水廠、鹽化工廠、陶瓷廠、板帶加工廠等，總之，所有涉及整流、逆變、變頻的電氣設備都可以使用。

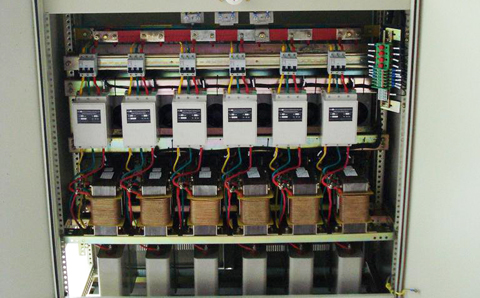

濾波補償裝置采用微機動態濾波補償控制器，濾波支路采用專業設計的濾波電抗器和電容器組成單調諧波濾波。在諧振頻率下，XCn=XLn可以形成近似的諧波短路回路，并根據特性有效過濾諧波。主電路采用電力半導體晶閘管無觸點開關切割濾波支路的控制方式，可連續頻繁切割濾波補償支路，不影響開關和電容器的使用壽命。設備技術先進，功能齊全，可靠性高，維護量小，動態響應快。快速跟蹤系統變化，就地進行濾波補償，改善用戶功率因數和諧波狀況，實現節能，提高用戶經濟效益。設備自動化程度高，可在外部故障或停電時自動退出工作，送電后自動恢復運行。
主要特點：
1.專門為用戶系統諧波無功設計制造，消除特性諧波補償無功功率，濾波效果明顯。
2.根據諧波源的特點設置濾波器的切割方法和控制策略。
3.快速檢測系統功電流和諧波電流電流和諧波電流實現快速跟蹤。
4.無觸點自動切割，響應速度快(小于20ms)，濾波支路可連續頻繁切割，不影響開關和濾波器的使用壽命。
5.將受電功率因數提高到0.95以上，減少配電網線損，提高配電變壓器的承載效率。
6.實時顯示系統的功率因數、母線電壓、系統濾波器組數和補償電流。
7.保護功能齊全，具有濾波器組過電流保護、晶閘管過熱保護、過壓壓保護。
8.切割時無暫態沖擊，無合閘涌流沖擊，無電弧重燃，無需放電即可再投。
9.以單片機為核心，結構簡單，功能強大，可靠性高，運行成本低。
