諧波的危害及治理

濾波補償裝置伴跟著我國產業的成長，在應用電力裝備數目上賡續的增長，諧波凈化也伴跟著電力裝備的應用而產生，諧波在變頻器，中頻爐等裝備運轉過程當中產生，招致電網的諧波凈化也特其余重大。作為電力裝備的應用者更應增強對諧波的熟悉及采用相干的有用步伐，本文重要講授在中頻爐裝備上的諧波管理。 中頻爐在應用中產生大批的諧波，招致電網中的諧波凈化異常重大。諧波使電能傳輸和利用的效力低落，使電氣裝備過熱，產生振動和噪聲，并使其絕緣老化，應用壽命低落，乃至產生毛病或銷毀；諧波會惹起電力系統部分并聯諧振或串連諧振，使諧波含量縮小，形成電容賠償裝備等裝備銷毀。諧波還會惹起繼電器掩護和自動裝配誤舉措，使電能計量呈現凌亂。對付電力系統內部，諧波會對通信裝備和電子裝備產生重大滋擾。

一、諧波的產生及迫害

電力諧波對電力網（用戶）迫害是非常重大的，它是一種電力凈化，一種人們看不見、嗅不到、摸不著的凈化。以是每每不被人們留意。對付電力系統，諧波是個很要命的成績！

1.諧波的產生 當電網中的電壓或電流波形非抱負的正弦波時，即闡明其中含有頻率高于50Hz的電壓或電流身分，我們將頻率高于50Hz的電流或電壓身分稱之為諧波。

2.諧波產生的緣故原由 是由于逆變負荷而產生諧波。比方中頻爐、變頻器，這一類負荷不只產生整數次諧波，還產生頻率為逆變頻率2倍的分數諧波。 當電網中的諧波電流較大，以至于電壓波形也產生畸變時，電網被凈化，用戶的用電裝備受影響，不克不及失常事情，乃至銷毀。 諧波與無功電流分歧，無功電流只影響電網的電壓，并增長供電系統的銅損，平日不會影響用戶，也不會影響計量精度。而諧波的影響可以用“無孔不入”來描述。在電網被凈化的環境下，一切電網中的裝備與負荷均會受到影響。諧波與無功另有一點分歧：無功電流在沒有賠償的環境下會一直傳送到發機電，而諧波電流平日全體被電網中的裝備與負荷接收掉。

3.諧波形成的迫害枚舉 ①由于諧波的頻率較高，使導線的集膚效應減輕，是以銅損急劇增長。同時變壓器死心由于不克不及適應急劇變更的磁通而招致鐵損急劇增長。 ②諧波會影響表計的計量精度。從道理上停止闡發：諧波源將其接收的一部分電網電能轉變成諧波發送到電網中去，是以電能表會將諧波能量看成發電來停止盤算，從而招致計量偏差。對付機械式電能表還會由于高頻率諧波所產生的高頻渦流阻力而變慢。由于在高次諧波重大的環境下（比方中頻爐）會重大影響電能表的計量精度，招致莫明其妙的丟電征象。 ③周詳電子裝備（包含電子式電能表）會被重大滋擾，招致不克不及失常事情，乃至銷毀。 ④一切接于電網中的裝備的消耗都邑增長，溫升增長。含有電容器的裝備受影響最為重大，乃至能夠招致裝備毀壞和電容器爆炸等變亂. ⑤機電類負荷由于諧波的逆序感化而招致輸入扭矩降低。 ⑥繼電掩護機構能夠會由于諧波而產生誤動或拒動毛病。

二、諧波的管理

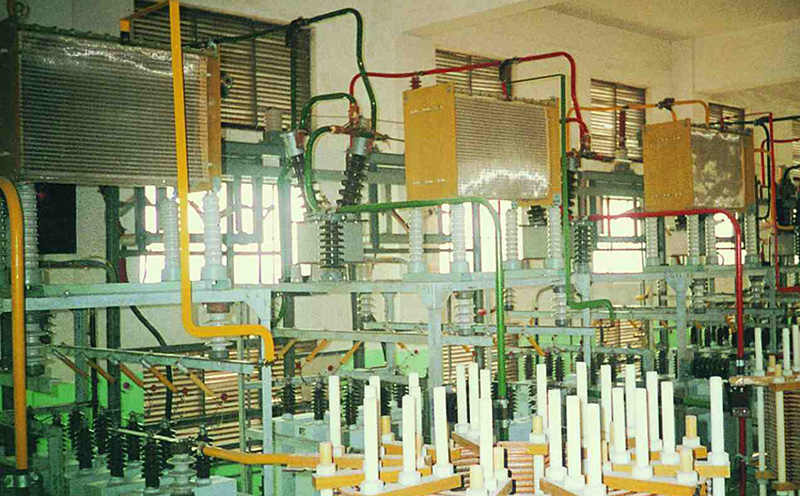

當電網跟著諧波凈化水平的增長，如果不停止諧波管理，每每會產生很重大的效果。諧波源的特征異常繁雜，由于諧波的產生不單單取決于產生諧波的負荷自己，還與電網的短路容量、電網的構成情勢和電網中的其余負荷的性子無關。是以濾波器無奈做成定型產物，必需經由過程技巧職員對諧波源現場環境的測試，而后依據現場測試成果停止專門計劃。 無源濾波器重要由濾波電容器,濾波電抗器等恰當組分解LC濾波裝配。

三、諧波管理后帶來的利益

1.裝配諧波管理裝配后，有用的低落了諧波電流，增長了變壓器的有用容量，可增長響應的帶載才能，削減擴容所需的投資。

2.裝配諧波管理裝配后，可有用的低落變壓器的消耗，進步變壓器的平安運轉系數，包管對諧波敏感的掩護裝配和器件不產生誤舉措。

3.有用克制諧波電流，10KV側滿意國標GB/T14549-93優化供電品質，防止因諧波形成的交流電波形畸變而形成電網計量具禁絕而被本地供電部分罰款。
